Aprašomieji (diagnostiniai) monitoriai
Monitorių atitiktis Sveikatos apsaugos ministerijos 2017 m
Kompaktiškas aprašomasis medicininis monitorius yra įrenginys, skirtas pateikti failus pagal DICOM standartą iš PACS sistemos, kad būtų galima interpretuoti medicininius vaizdus. Paprastai tariant, tai yra diagnostiniai monitoriai, kurie kuo tiksliau atkuria visų rūšių diagnostikos įrangos vaizdų detales. Tai ir vienspalviai, ir spalvoti medicininiai monitoriai su matricomis nuo 1 MP iki 5 MP, vieno arba dviejų monitorių konfigūracijose ir 4 MP, 6 MP, 8 MP, 12 MP vieno skydelio konfigūracijoje. Pastaraisiais metais pastebime ryškią tendenciją pakeisti vienspalvius monitorius spalvotais, kurie leidžia rodyti vaizdus iš daugybės skirtingų režimų, taip pat pakeisti tradicines dviejų monitorių stotis vienu medicininiu monitoriumi su aukšta (lygiaverte) skiriamąja geba. aukščiausia vaizdo kokybė pagal DICOM standartą.
BENDRIEJI REIKALAVIMAI
(pagal Reglamento 1 priedą)
3 PUNKTAS: „Kai priede kalbama apie monitorių, tai taip pat reiškia aktyvią medicininio vaizdo gavimo sritį, apibrėžtą skydelyje, kuris yra didesnis nei reikalaujamas monitoriaus dydis”.
4 PUNKTAS: „Gamyklinio susiejimo sertifikatas nereikalingas, jei tame pačiame skydelyje yra apibrėžtos dvi aktyvios vaizdo sritys”.
6 PUNKTAS: „Aprašomojoje darbo vietoje turi būti kompiuteris su specialia grafine plokšte, palaikančius monitorius, kurių skaičius ir minimalūs parametrai nurodyti žemiau. Kiekvienas vaizdo perdavimo ir pateikimo elementas (įskaitant vaizdo plokštę) turi turėti galimybę pateikti 1024 pilkumo lygius (10 bitų) aprašymo darbalaukyje“.
Tai rodo, kad vietoj dviejų monitorių stoties galima naudoti vieną monitorių, turintį lygiavertį vaizdo plotą dviem monitoriams.
Taigi, jei naudojamas vienas monitorius, turintis lygiavertį vaizdo plotą dviem monitoriams, susiejimo sertifikatas nereikalingas.
Tikslus reikalavimas, kad ne tik monitorius, bet ir visa aprašomoji stotis (jos vaizdo kelias: vaizdo plokštė, signalų kabeliai, programinė įranga) turi gebėti diagnozuoti 10 bitų vaizdą/signalą (1024 atspalviai kiekviename spalvos/pilkos lygyje). ).
PRIEDAS: „Išsamios aprašomojo (diagnostikos) kambario sąlygos“
1) Stebėkite ne daugiau kaip 15 liuksų darbinio paviršiaus apšvietimą.
2) Kambario sienos turi būti padengtos tamsiu, neblizgiu paviršiumi; apibūdinančių asmenų apranga
neturi būti atspindinčių elementų.
Atkreipiame ypatingą dėmesį į reikalavimą periodiškai tikrinti aprašomąsias stotis
(bent kartą per 12 mėnesių), atsižvelgiant į:
- DICOM kreivės atvaizdavimo teisingumas (paklaida ne didesnė kaip 10%);
- ekrano foninio apšvietimo netolygumas (paklaida ne didesnė kaip 15%);
- didžiausio monitorių skaisčio suderinamumas (darbo stotims su dviem ar daugiau monitorių, skirtų vaizdamsvienu metu rodyti (pvz., suporuotos sistemos)): 5 % mamografijos monitoriams, 10 % kitiems monitoriams.
Žinodami, kad aprašomieji monitoriai (visos aprašomosios stotys) yra kritinė diagnostikos proceso grandis, gamintojai monitoriuose aprūpina daugybę papildomų funkcijų, automatiškai valdančių ir koreguojančių vaizdo parametrus. Tai suteikia pasitikėjimo teisinga diagnoze ir atleidžia radiologus nuo būtinybės nuolat tikrinti įrangą. Medicininis monitorius, veikiantis pagal DICOM standartą, leidžia tiksliai atvaizduoti vaizdą, reikalingą teisingai diagnozei, kartu užtikrinant suderinamumą su kita įranga.
Svarbiausios monitoriuose naudojamos priemonės yra šios:
 |
integruotas kalibratorius, (taip pat nuotoliniu būdu per sistemos administratorių). |
 |
naudojant labai ryškias plokštes, atkuria aiškų, ryškų vaizdą su visomis detalėmis. Didelio ryškumo plokštės taip pat garantuoja ilgą tarnavimo laiką. Standartinė garantija yra 5 metai ir gali būti pratęsta iki 7 metų. |
 |
sistemos, užtikrinančios tolygų foninį ekrano apšvietimą, kad netolygumo paklaida būtų mažesnė nei 15%. |
 |
sistemos, stabilizuojančios ekrano ryškumą, pirmiausia iš karto po jo įjungimo arba išėjus iš budėjimo režimo, antra, per ilgą naudojimo laikotarpį tarp kalibravimų (kartą per 12 mėnesių). Labai svarbus elementas, garantuojantis rodomo vaizdo teisingumą bet kuriuo radiologo darbo „momentu“. |
Mamografija
Aprašomasis įrašas:
- mažiausiai 2 monochrominiai monitoriai, veikiantys vertikaliai pagal DICOM standartą,
- kaip pora ir sertifikuota gamintojo
- minimali skiriamoji geba: 5 megapikseliai
- Mažiausias darbinis ekrano įstrižainės dydis: 50 cm
- minimalus šviesumas: 500 cd/m2
- minimalus kontrastas: 500/1
Mamografinė diagnostika reikalauja tiksliausio detalių atkūrimo tiek ekrano raiškos, tiek vaizdo kokybės požiūriu. Štai kodėl čia naudojami 5 MP/6 MP monitoriai dviejų / kelių monitorių sistemose, o 12 MP – vieno monitoriaus sistemose. Juose įrengti naujausi ir pažangiausi technologiniai sprendimai, nuolat kuo tiksliau valdantys vaizdo parametrus. Todėl šie monitoriai gali būti naudojami apibūdinti visus atliktus tyrimus (daugiarūšis monitorius).
Dėl didesnio vaizdo gavimo lauko pastebime tendenciją pakeisti 5 MP monitorius 6 MP monitoriais dviejų monitorių stotyse. Vieno monitoriaus (kombinuotoms) stotims dabar yra tik 12MP monitoriai, nes 10MP monitorių gamyba buvo nutraukta.

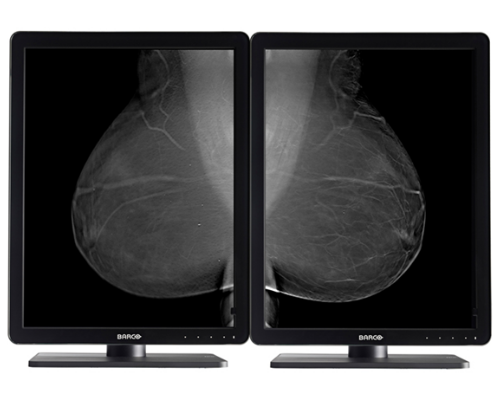

Pasiūlymas (dviejų monitorių stotys):

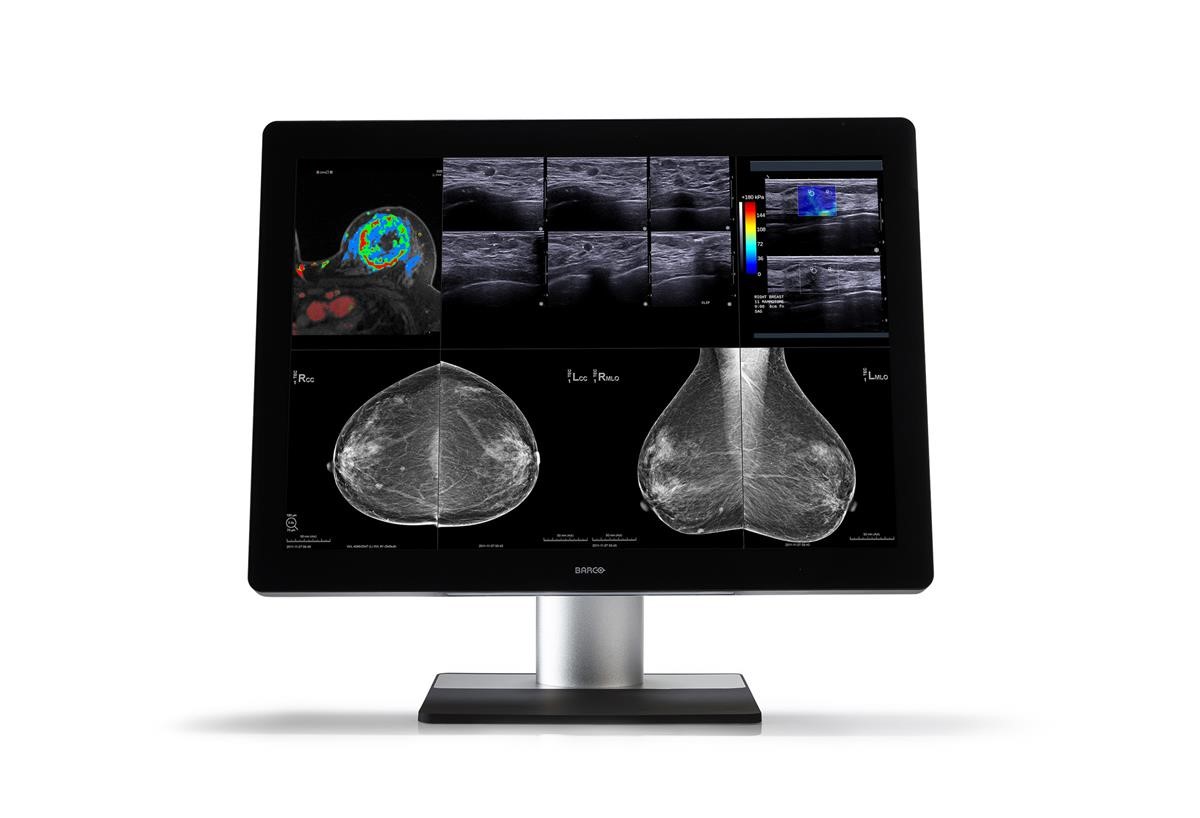

BARCO Nio 5MP MDNG-5221 (vienspalvis)
- Įstrižainė ir skiriamoji geba:
21,3 colio (541 mm), 5 MP (2560 x 2048) - Ryškumas ir kontrastas:
1020 cd/m² (600 cd/m² DICOM), 1200:1 - Skydas: dviejų domenų IPS, vienspalvis,
10 bitų (pilka skalė) - DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „MediCal QAWebware“.
- Signalo sąsaja: DVI-D (dviguba jungtis) x 1,
DisplayPort x 1, USB 2.0 HUB x 3 - Neatspindinčios apsauginės plokštės pasirinkimas
- Garantija 5 metai, 45 000 valandų foninio apšvietimo sistemai
BARCO Nio Color 5 (5.8) MP MDNC-6121
-
Įstrižainė ir skiriamoji geba:
21,3 colio (541 mm), 5 MP (2560 x 2048) -
Ryškumas ir kontrastas:
1020 cd/m² (600 cd/m² DICOM), 1200:1 -
Skydas: dviejų domenų IPS, vienspalvis, 10 bitų (pilkos spalvos)
-
DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „MediCal QAWebware“.
-
Signalo sąsaja: DVI-D (dviguba jungtis) x 1,
DisplayPort x 1, USB 2.0 HUB x 3 -
Neatspindinčios apsauginės plokštės pasirinkimas
-
Garantija 5 metai, 45 000 valandų foninio apšvietimo sistemai
Pasiūlymas (vieno ekrano stotys):

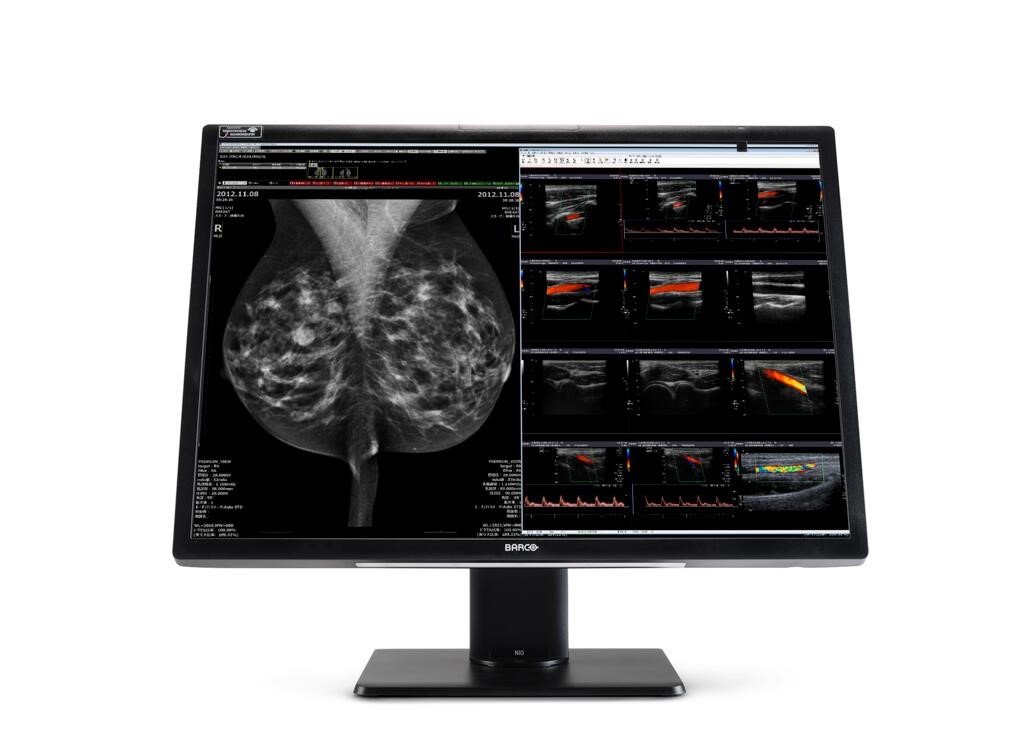

BARCO Nio Fusion 12MP MDNC-12130
- Įstrižainė ir skiriamoji geba:
30,9 colio (784 mm), 12 MP (4200 x 2800) - konfigūruojamas kaip:
2 x 5,8 MP (2 sistemos 2 100 x 2 800) - Ryškumas ir kontrastas: 1200 cd/m² (600 cd/m² DICOM), 1500:1 skydelis: IPS, spalvotas, 30 bitų (3 x 10 bitų kiekvienai spalvai)
- DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „MediCal QAWebware“.
- Signalo sąsaja: DisplayPort 1.2 x 2, USB 2.0 HUB (Type-A x 2, Type-B x 2)
- Neatspindinčios apsauginės plokštės pasirinkimas
- Garantija 5 metai, 40 000 valandų foninio apšvietimo sistemai
BARCO Coronis Uniti 12MP MDMC-12133
- Įstrižainė ir skiriamoji geba:
33,6 colio (853 mm), 12 MP (4200 x 2800) - Ryškumas ir kontrastas:
2100 cd/m² (1000 cd/m² DICOM), 1200:1 - Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
- DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „MediCal QAWebware“.
- Signalo sąsaja: DisplayPort 1,2 x 1,
USB 2.0 HUB x 3 - Neatspindinčios apsauginės plokštės pasirinkimas
- Garantija 5 metai, 40 000 valandų foninio apšvietimo sistemai

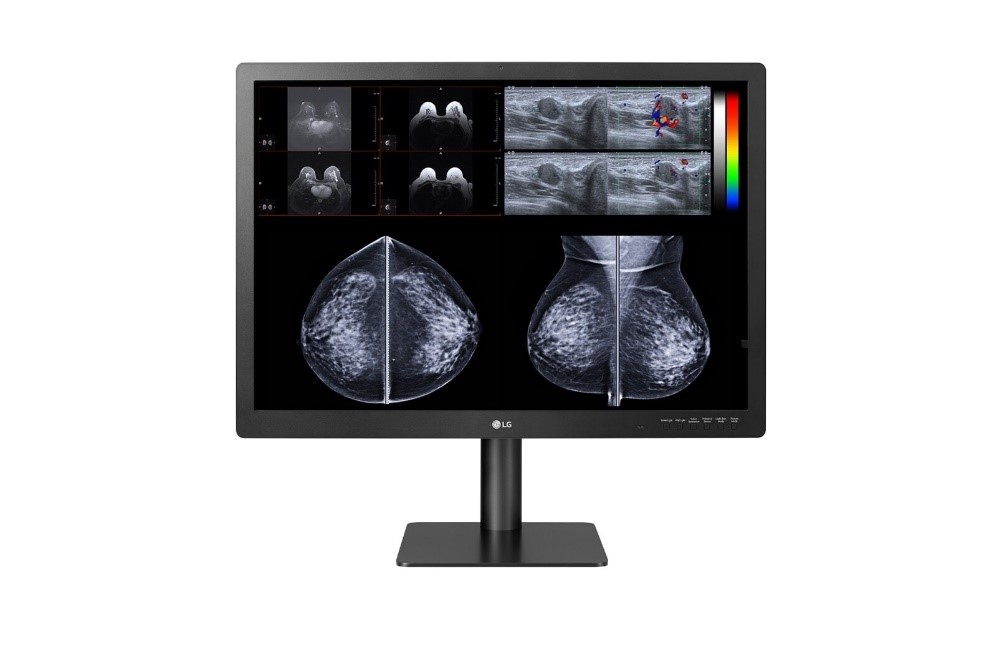

LG 31HN713D 12 MP
- Įstrižainė ir skiriamoji geba:
31 colių 12 MP (4200 x 2800) - Ryškumas ir kontrastas: 1080 cd/m², 1500:1
- Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
- DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „Qubyx“ programinę įrangą
- Signalo sąsaja: DisplayPort x 2, USB 3.0 HUB x 3
- Garantija 5 metai
Bendroji radiologija
Aprašomasis įrašas:
- bent 2 vertikaliai veikiantys monochrominiai monitoriai,
pagal DICOM standartą, - kaip pora ir su gamintojo suporavimo sertifikatu
- minimali skiriamoji geba: 1,92 megapikselio
- mažiausias darbinis ekrano arba vaizdo plotas: 47,5 cm
- minimalus šviesumas: 400 cd/m2
- minimalus kontrastas: 400/1
Dėl monitoriaus skiriamosios gebos, t.y. jo vaizdavimo lauko ploto, pastebima tendencija – dviejų monitorių stotyse vietoj leistinų minimalių 2 MP monitorių naudojami 3 MP monitoriai. Ši tendencija taip pat atsispindi (kombinuotose) vieno monitoriaus stotyse, kur naudojami 6 MP monitoriai, o ne 4 MP monitoriai. Kai kurie aprašomų monitorių gamintojai jau aiškiai atsisakė 2 MP ir 4 MP monitorių gamybos.
Rodomo vaizdo vizualizacija monitoriuose:
– liko 2 MP,
– 3 MP dešinėje

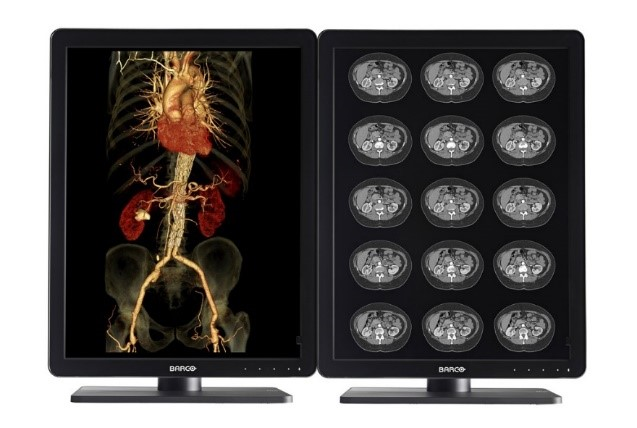

Pasiūlymas (dviejų monitorių stotys):

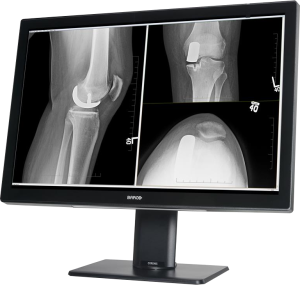

BARCO Nio Color 2MP LED MDNC-2221
-
Įstrižainė ir skiriamoji geba:
21,3 colio (540 mm), 2 (1,92) MP (1200 x 1600) -
Ryškumas ir kontrastas:
800 cd/m² (500 cd/m² DICOM), 1400:1 -
Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
-
DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „MediCal QAWebware“.
-
Signalo sąsaja: DVI-I x 1, DisplayPort x 1,
HUB USB 2.0 x 2 -
Neatspindinčios apsauginės plokštės pasirinkimas
-
Garantija 5 metai, 20 000 valandų foninio apšvietimo sistemai
BARCO Nio Color 3MP MDNC-3421
-
Įstrižainė ir skiriamoji geba:
21,3 colio (540 mm), 3 MP (1536 x 2048) -
Ryškumas ir kontrastas:
900 cd/m² (500 cd/m² DICOM), 1400:1 -
Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
-
DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „MediCal QAWebware“.
-
Signalo sąsaja: DVI-D (dviguba jungtis) x 1,
DisplayPort x 1, HUB
USB 2.0 x 3 -
Neatspindinčios apsauginės plokštės pasirinkimas
-
Garantija 5 metai, 20 000 valandų foninio apšvietimo sistemai
Pasiūlymas (vieno ekrano stotys):
BARCO Nio Color 3MP MDNC-3421
-
Įstrižainė ir skiriamoji geba:
30,4 colio (772 mm), 4 MP (2560 x 1600)
konfigūruojamas kaip:
2 x 2 MP + (1280 x 1600)
2 x 2 MP (1200 x 1600) -
Ryškumas ir kontrastas:
1050 cd / m² (600 cd / m² DICOM), 2000 m.: 1 -
Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
-
Aparatinės įrangos kalibravimas DICOM Part14 su MediCal QAWeb programine įranga
-
Signalo sąsaja: DisplayPort 1.2 x 2,
DisplayPort (MST) x 1, HUB USB 2.0 x 2 -
Neatspindinčios apsauginės plokštės pasirinkimas
-
Garantija 5 metai, 40 000 valandų foninio apšvietimo sistemai
BARCO Coronis Fusion 6 MP MDCC-6530
-
Įstrižainė ir skiriamoji geba: 30,4 colio (772 mm), 6 MP (3820 x 2048)
Konfigūruojama kaip:
2 x 3 MP+ (1640 x 2048)
2 x 3 MP (1536 x 2048) -
Ryškumas ir kontrastas: 1050 cd/m² (600 cd/m² DICOM), 2000:1
-
Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
-
DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „MediCal QAWebware“.
-
Signalo sąsaja: DisplayPort 1,2 x 2,
DisplayPort (MST) x 1, USB 2.0 HUB x 2 -
Neatspindinčios apsauginės plokštės pasirinkimas
-
Garantija 5 metai, 40 000 valandų foninio apšvietimo sistemai
LG 32HL512D-B 8 MP
- Įstrižainė ir skiriamoji geba: 31 colių 12 MP (4200 x 2800)
- Ryškumas ir kontrastas: 1080 cd/m², 1500:1
- Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
- DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „Qubyx“ programinę įrangą
- Signalo sąsaja: DisplayPort x 2, USB 3.0 HUB x 3
- Garantija 5 metai
Tomografija, angiografija
Aprašomasis įrašas:
- bent 1 monitorius; jei interpretuojami DICOM vaizdai,
- turi būti rodomas pagal DICOM standartą
jei vaizdai įrašyti spalvoti, monitorius turi būti spalvotas - minimali skiriamoji geba: 1 megapikselis
- Mažiausias darbinis ekrano įstrižainės dydis 45 cm
- minimalus šviesumas: 200 cd/m2
- minimalus kontrastas: 250/1
Nepaisant ne itin griežtų reikalavimų KT ir angiografijos monitorių vaizdo parametrams, medicinos įrangos gamintojai siūlo daug pažangesnius sprendimus, leidžiančius atlikti kur kas detalesnę vaizdo analizę, greitesnę diagnozę ir didesnį darbo komfortą. Tai taip pat atitinka tendenciją naudoti monitorius įvairiems tyrimams aprašyti. Siūlomų monitorių įstrižainės yra nuo 21,5″ iki 27″ ir skiriamoji geba nuo 2 MPix iki 8 MPix. Jie gali rodyti tiek spalvotus, tiek vienspalvius vaizdus, atitinkančius DICOM 14 dalį. Kai kuriuose iš jų yra įmontuoti specialūs jutikliai, automatiškai valdantys vaizdo parametrus. Tai užtikrina teisingą vaizdo atvaizdavimą ir tikslią diagnozę.

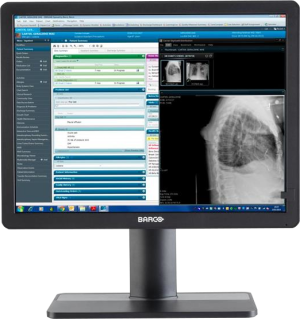

BARCO Eonis 21” MDRC-2321
-
Įstrižainė ir skiriamoji geba:
21,3″, 2 MPix (1600 × 1200), kraštinių santykis 4:3 -
Ryškumas ir kontrastas:
500 cd/m² (250 cd/m² DICOM), 1800:1 -
PASIRENKAMA:
MDRC-2321HNIB -
ryškumas ir kontrastas: 1000 cd/m²
(400 cd/m² DICOM), 1800:1 -
Skydas: IPS, spalva,
30 bitų (3 x 10 bitų vienai spalvai) -
Signalo sąsaja:
DVI-I x 1, DisplayPort x 1, USB 2.0 x 2 -
Garantija 3 metai
BARCO Eonis 24” MDRC-2324
- Įstrižainė ir skiriamoji geba: 31 colių 12 MP (4200 x 2800)
- Ryškumas ir kontrastas: 1080 cd/m², 1500:1
- Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
- DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „Qubyx“ programinę įrangą
- Signalo sąsaja: DisplayPort x 2, USB 3.0 HUB x 3
- Garantija 5 metai

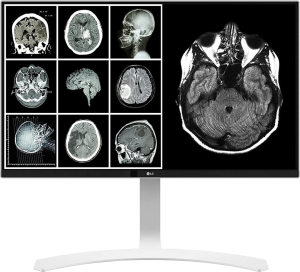

LG 27HJ712C-W
- Įstrižainė ir skiriamoji geba: 31 colių 12 MP (4200 x 2800)
- Ryškumas ir kontrastas: 1080 cd/m², 1500:1
- Skydas: IPS, spalvotas, 30 bitų (3 x 10 bitų vienai spalvai)
- DICOM 14 dalies aparatinės įrangos kalibravimas naudojant „Qubyx“ programinę įrangą
- Signalo sąsaja: DisplayPort x 2, USB 3.0 HUB x 3
- Garantija 5 metai

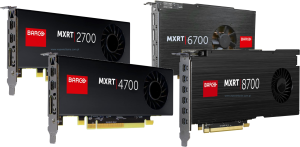

Specialios medicininės kortelės
Norint teisingai atvaizduoti skirtingų tyrimų vaizdus, į monitorių reikia siųsti failus su 10 bitų informacija. Štai kodėl monitorių gamintojai siūlo specialias medicinines korteles su skirtingomis talpomis, pritaikytas dirbti su įvairių tipų programomis.
| Kortelės tipas |
atmintis |
Greitis | Sąsaja | Jungtys |
| MXRT-2700 | 2GB GDDR5 | 48 GB/s | 64-bit | DisplayPort 1.4 x 1; mini DisplayPort 1.4 x 2 |
| MXRT-4700 | 4GB GDDR5 | 96 GB/s | 128-bit | DisplayPort 1.4 x 1; mini DisplayPort 1.4 x 2 |
| MXRT-6700 | 8GB GDDR5 | 160 GB/s | 256-bit | mini DisplayPort 1.4 x 4 |
| MXRT-8700 | 16GB GDDR5 | 224 GB/s | 256-bit | mini DisplayPort 1.4 x 6 |
Specialios diagnostikos stotys
Mūsų pasiūlyme taip pat rasite pilnai sukonfigūruotas diagnostikos stotis visų tipų tyrimams. Pagrinde veikia du stočių variantai: pirmasis su 10 kartos Intel® Core™ i5 procesoriais, antrasis su XEON E-2224G 1P 4C/4T procesoriumi. Standartinė operacinė atmintis yra 16 GB. Saugyklą sudaro du SSD, veikiantys RAID 1 konfigūracija (veidrodinė), užtikrinantys visišką duomenų saugumą. Jei diagnostiniai vaizdai turi būti laikinai saugomi stotyje, stotyje papildomai yra 2TB ar didesnis HDD. Kiekvienoje stotelėje yra speciali medicininė vaizdo plokštė, viena iš aukščiau išvardytų. Sistemoje įdiegta monitoriaus kalibravimo ir valdymo programinė įranga.
Visa sistema veikia valdoma „Windows 10 Pro“ operacinės sistemos. Stotyse įrengta avarinio maitinimo sistema UPS.
Visi pateikti monitoriai turi atitinkamus medicinos prietaisų sertifikatus, garantuojančius tinkamą vaizdų, gautų atlikus užsakytus tyrimus, rodymą. Minėti sprendimai siūlomi su 8% PVM tarifu.
